ИЗОБРЕТЕНИЕ
Патент Российской Федерации RU2286002
ПЬЕЗОЭЛЕКТРИЧЕСКИЙ ДВИГАТЕЛЬ
Имя заявителя: Государственное образовательное учреждение высшего профессионального образования "Воронежская государственная лесотехническая академия" (RU)
Имя изобретателя: Меремьянин Юрий Иванович
(RU); Бушуев Владимир Валерьевич (RU); Бушуева Людмила Николаевна
(RU); Володькина Ольга Васильевна (RU)
Имя патентообладателя: Государственное образовательное учреждение высшего профессионального образования "Воронежская государственная лесотехническая академия" (RU)
Адрес для переписки: 394613, г.Воронеж, ул. Тимирязева, 8, Воронежская государственная лесотехническая академия, патентный отдел
Дата начала действия патента: 2005.04.22
Двигатель предназначен для использования в электротехнике, например в устройствах привода самописцев и ленточных механизмов магнитных носителей информации.Двигатель содержит пьезоэлементы в виде биморфных пластин и подвижный узел в виде храпового механизма; пластины расположены радиально, одни концы пластин закреплены неподвижно на основании, свободные концы пластин охвачены пасиком, связывающим их с храповым механизмом, причем плоскость расположения пластин перпендикулярна оси вращения храпового механизма. Изобретение обеспечивает повышение КПД за счет увеличения момента вращения.
ОПИСАНИЕ ИЗОБРЕТЕНИЯ
Изобретение относится к электротехнике и может быть использовано в устройствах привода самописцев и ленточных механизмов магнитных носителей информации.
Наиболее близким к изобретению является синхронный пьезоэлектрический двигатель, содержащий пьезоэлементы в виде биморфных пластин и подвижный узел (SU 430459 А, кл. Н 01 L 41/08, опубл. 30.05.1974).
Недостатком указанного двигателя является невысокий момент вращения, обеспечиваемый двигателем.
Задача изобретения - увеличение момента вращения двигателя.
Поставленная задача решается за счет того, что в пьезоэлектрическом двигателе, содержащем пьезоэлементы в виде биморфных пластин и подвижный узел, последний выполнен в виде храпового механизма, а биморфные пластины одним концом закреплены неподвижно на основании и расположены радиально в одной плоскости, свободные концы биморфных пластин охвачены пасиком, связывающим их с храповым механизмом, причем плоскость расположения пластин перпендикулярна оси вращения храпового механизма.

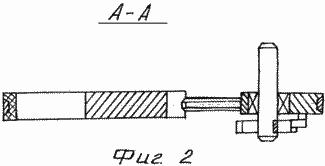

 Фиг.1 схематично изображен пьезоэлектрический двигатель |  Фиг.2 - его разрез по А-А |
Двигатель содержит биморфные пьезоэлементы 1, склеенные резиной 2, выходной вал 3, храповый механизм 4, пасик 5.
ДВИГАТЕЛЬ РАБОТАЕТ СЛЕДУЮЩИМ ОБРАЗОМ
При подаче переменного напряжения на биморфные пьезоэлементы 1 последние изгибаются и их подвижные концы совершают колебательные движения с частотой подаваемого напряжения. Пасик, охватывающий эти подвижные концы, начинает и совершать колебательные движения, которые передаются храповому механизму, преобразующему колебательные движения во вращательное движение выходного вала 3.
Для повышения момента вращения двигателя множество биморфных пьезоэлементов электрически соединены параллельно, радиально установлены и охвачены пасиком, образуя шкив. Движение через пасик передается на храповый механизм.
В результате этого изгибный момент каждой пластины суммируется друг с другом и получается значительный по величине момент вращения.
По сравнению с известными пьезоэлектрическими двигателями в заявляемом устройстве выше ресурс работы из-за отсутствия износостойких прокладок, так как момент вращения передается через резиновый пасик. Ресурс работы пасика из силиконовой резины стабилен и очень продолжителен. Кроме того, существующие пьезоэлектрические двигатели с большим моментом вращения требуют для своего питания использования специальных преобразователей постоянного напряжения в напряжение ультразвуковой частоты (В.В.Лавриненко, И.А.Карташов, B.C.Вишневский. "Пьезоэлектрические двигатели", Москва. "Энергия". 1980, с.32-33, 83-89).
Для описываемого пьезоэлектрического двигателя источником питания может быть обычная сеть с частотой 50 Гц.
ФОРМУЛА ИЗОБРЕТЕНИЯ
Пьезоэлектрический двигатель, содержащий пьезоэлементы в виде биморфных пластин и подвижный узел, отличающийся тем, что подвижный узел выполнен в виде храпового механизма, а биморфные пластины одним концом закреплены неподвижно на основании и расположены радиально в одной плоскости, свободные концы биморфных пластин охвачены пасиком, связывающим их с храповым механизмом, причем плоскость расположения пластин перпендикулярна оси вращения храпового механизма.
