ИЗОБРЕТЕНИЕ
Патент Российской Федерации RU1452427
ЭЛЕКТРОСТАТИЧЕСКИЙ ДВИГАТЕЛЬ
Имя заявителя: Вертинский П.А.
Имя изобретателя: Вертинский П.А.
Имя патентообладателя: Вертинский П.А.
Адрес для переписки:
Дата начала действия патента: 1986.05.05
Изобретение относится к электротехнике и касается электрических микродвигателей переменного трехфазного напряжения, оно может найти применение в автоматике и приборостроении в качестве электропривода.
Цель - повышение удельной мощности. Двигатель содержит диэлектрический корпус с системой электродов. При подаче на электроды трехфазного напряжения образуется вращающееся электростатическое поле. Поле ориентирует молекулярные слои жидкокристаллического вещества, находящиеся в зазорах между пластинами ротора и вне его. При вращении поля слои следуют за ним, и, воздействуя на пластины, сообщают вращательный момент ротору. Суммирование вращающих моментов слоев позволяет увеличить общий момент ротора, а следовательно, и мощность двигателя в несколько раз по сравнению с прототипом в тех же габаритах.
ОПИСАНИЕ ИЗОБРЕТЕНИЯ
Изобретение относится к электротехнике и касается электрических микродвигателей переменного трехфазного напряжения, оно может найти применение в автоматике и приборостроении в качестве электропривода.
Целью изобретения являетсяповышение удельной мощности двигателя.

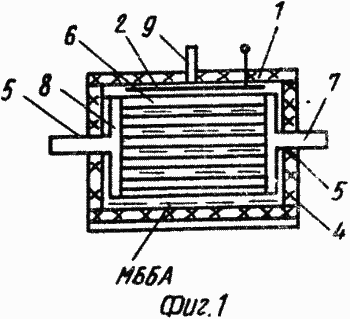

Фиг.1 схематично представлен электростатический двигатель, разрез в плоскости оси вращения
Фиг.2 - сечение двигателя в плоскости, перпендикулярной оси вращения.
Предлагаемый двигатель состоит из диэлектрического корпуса - статора 1 цилиндрической формы, на внутренней поверхности которого укреплены вдоль образующих три идентичных электрода 2 трехфазной симметричной системы с выводами 3 для подключения через коммутационную аппаратуру (на чертеже не показана) к источнику трехфазного напряжения. По торцам корпуса укреплены крышки 4 с подшипниками 5, например, скольжения, в которых помещен между электродами 2 пластинчатый ротор 6 на валу 7. Пластины ротора 6 укреплены с зазором друг относительно друга параллельно оси вращения ротора между торцовыми дисками 8, закрепленными на валу 7. Материалом пластин ротора 6 является металл, например алюминий или его сплавы. Через стенку корпуса выполнен патрубок 9 к расширительному баку (на чертеже не показан). В полости корпуса 1 и между пластинам ротора 6 находится жидкокристаллическое вещество 10, например метилбутилбензоланил. Двигатель в сборе укреплен на станине 11.
При подаче трехфазного напряжения на электроды 2 статора в нем образуется вращающееся электрическое поле, которое ориентирует молекулярные слои жидкокристаллического вещества по силовым линиям и изменяет их ориентацию за своим вращением. Вращающееся электрическое поле увлекает за собой молекулярные слои жидкокристаллического вещества и пластины ротора, размещенные в этом веществе, в результате чего создается вращающий момент ротора. Так как вращающие моменты отдельных слоев складываются, то суммарный момент вращения при прочих равных условиях с прототипом, а следовательно, и удельная мощность двигателя выше, чем у прототипа.
ФОРМУЛА ИЗОБРЕТЕНИЯ
ЭЛЕКТРОСТАТИЧЕСКИЙ ДВИГАТЕЛЬ, содержащий диэлектрический корпус, статор с симметричной трехфазной системой электродов на внутренней поверхности и проводящий ротор, отличающийся тем, что, с целью повышения удельной мощности двигателя, ротор выполнен в виде набора разделенных зазором металлических пластин, параллельных оси вращения, а зазоры между пластинами и полость статора заполнены жидкокристаллическим веществом.
Версия для печати
Дата публикации 09.11.2006гг
