Начало раздела Производственные, любительские Радиолюбительские Авиамодельные, ракетомодельные Полезные, занимательные	Хитрости мастеру Электроника Физика Технологии Изобретения	Тайны космоса Тайны Земли Тайны Океана Хитрости Карта раздела
Использование материалов сайта разрешается при условии ссылки (для сайтов - гиперссылки)

ИЗОБРЕТЕНИЕ
Патент Российской Федерации RU1812806

СПОСОБ ИЗВЛЕЧЕНИЯ БЛАГОРОДНЫХ МЕТАЛЛОВ ИЗ КИСЛЫХ
ЖЕЛЕЗОСОДЕРЖАЩИХ РАСТВОРОВ

Имя изобретателя: Стыркас А.Д.; Головин В.Е
Имя патентообладателя: Институт физики твердого тела АН СССР
Адрес для переписки:
Дата начала действия патента: 1990.04.05

Использование: касается гидрометаллургии благородных металлов, в частности концентрирования золота и других благородных металлов при содержании их в следовых количествах в кислых растворах.

Сущность: раствор, содержащий железо, золото (4,87 мкг) или другие благородные металлы (13,59 мкг), подщелачивают аммиаком или карбонатом аммония. Вводят в него суспензию мелкодисперсного свинца. Из отдельной порции суспензии готовят фильтровальную подложку. Образованную суспензию, содержащую железо и благородные металлы, фильтруют через полученную подложку. К осадку на фильтре постепенно приливают 2 н. раствор соляной кислоты, смешанной с мелкодисперсным свинцом, до полного растворения гидроксида железа. Золото концентрируется в осадке. Извлечение золота составляет 99,8%, смеси благородных металлов 98,5%.

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Изобретение относится к аналитической химии, к технологии выделения благородных металлов, извлечению металлов из руд мокрым способом, и предназначено для концентрирования золота и других благородных металлов в следовых количествах из кислых растворов.

Целью изобретения являетсяупрощение извлечения следов благородных металлов из кислых растворов, богатых примесями железа.

Сущность предлагаемого способа состоит в следующем. Для устранения вредного влияния примесей раствор подщелачивают и ионы железа образуют рыхлый осадок гидроксида, удаляясь из сферы реакции. При этом одна часть ионов благородных металлов захватывается гидроксидом железа, а другая остается в растворе. Затем отдельную порцию свежеприготовленной суспензии синца в воде фильтруют через воронку Бюхнера. Слой осажденного свинца достаточен тогда, когда скорость прохождения через него чистой воды самотеком равна 2-3 каплям в минуту с 1 см² площади. Другую порцию суспензии при перемешивании вводят в исследуемый раствор с осадком железа. После этого на фильтр заливают исследуемый раствор с суспензией гидроксида железа и мелкодисперсного свинца. Свободные ионы золота и других благородных металлов цементируются в порах свинцового фильтра. Затем к осадку постепенно добавляют раствор соляной кислоты со свежеприготовленной суспензией мелкодисперсного свинца до полного растворения осадка гидроксида. При этом те ионы золота и его аналогов, которые были захвачены гидроксидом, освобождаются и цементируются свинцовой суспензией или свинцовым фильтром. Постепенное удаление гидроксида способствует полноте цементации благородных металлов.

Предварительное связывание железа и постепенное удаление его через активный фильтр позволяет сохранить высокую эффективность извлечения.

Пример
Навеску руды 20 г растворяют в 0,5 л царской водки, отфильтровывают от нерастворимой алюмосиликатной части, кипятят до полного разложения царской водки, охлаждают и доводят объем раствора до 1 л с помощью 2 н. HCl. Для исследования берут аликвотные части по 25 мл, подщелачивают их аммиаком или карбонатом аммония и вводят при интенсивном перемешивании порцию свежеприготовленной суспензии мелкодисперсного свинца в воде. Из другой аналогичной порции суспензии на фильтре воронки Бюхнера готовят свинцовый фильтр такой толщины, чтобы скорость прохождения через него чистой воды самотеком была примерно 2-3 капли в минуту с 1 см² площади. Когда фильтр готов, на него наливают исследуемый раствор с осадком и фильтруют при вакуумировании до полного удаления жидкой фазы.

Жидкую фазу (1) берут на анализ потерь золота, а к осадку постепенно приливают раствор 2 г. HCl с суспензией свежеприготовленного мелкодисперсного свинца до полного растворения гидроксида железа и отделения раствора (2) от свинцового осадка фильтрата. Растворы 1 и 2 анализируют на содержание золота атомно-абсорбционным методом с беспламенным графитовым атомизатором на приборе АА-670 фирмы "Шимадзу"с предварительной экстракцией толуольным раствором сульфидов нефти. Метод имеет чувствительность определения по золоту 0,005 мкг/мл конечного экстракта, следовательно, предельный для обнаружения в наших опытах является количество 0,001 мкг. Осадок свинца растворяют и анализируют после экстракции раствором сульфидов нефти тем же методом. Содержание золота в каждой аликвоте составляло 4,87 мкг.

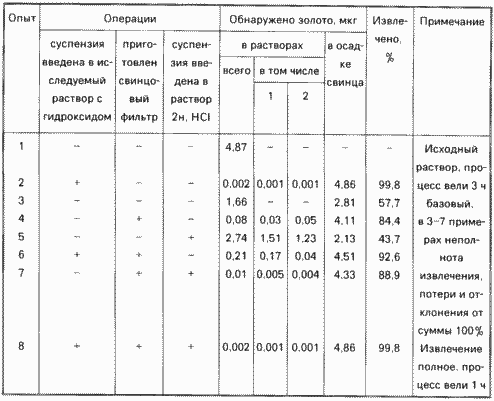

Данные вариантов проведения извлечения золота в различных примерах сведены в таблицу.

Как видно из таблицы, извлечение предлагаемым методом, как и методом принятым за прототип, составляет 99,8%тогда как по методу базовому объекту составляет 57,7% но по прототипу процесс длится в 3 раза дольше.

Отклонение суммы металла, обнаруженного в осадках и растворах этими методами (опыты 3-7), подтверждают высказанную точку зрения, что в этом случае значительно возрастает вероятность потерь за счет образования коллоидных растворов.

Таким образом, предложенный способ обеспечивает полноту осаждения, исключая образование коллоидных растворов золота и других благородных металлов, позволяет избежать применения дополнительных вредных веществ теллура или ртути; концентрирует металл на легко фильтрующемся осадке свинца, который можно далее подвергнуть плавке и купелированию, как в известному пробирном методе выделения благородных металлов, при котором применение свинца неизбежно.

ФОРМУЛА ИЗОБРЕТЕНИЯ

СПОСОБ ИЗВЛЕЧЕНИЯ БЛАГОРОДНЫХ МЕТАЛЛОВ ИЗ КИСЛЫХ ЖЕЛЕЗОСОДЕРЖАЩИХ РАСТВОРОВ, включающий обработку растворов суспензией мелкодисперсного свинца с образованием осадка, содержащего благородные металлы, и его последующим отделением фильтрацией, отличающийся тем, что, с целью упрощения процесса при сохранении высокой степени извлечения металлов, перед обработкой суспензией раствор обрабатывают щелочным реагентом, фильтрацию проводят через слой мелкодисперсного свинца, а осадок, содержащий благородные металлы, дополнительно обрабатывают смесью соляной кислоты и мелкодисперсного свинца.

Версия для печати
Дата публикации 05.12.2006гг

НОВЫЕ СТАТЬИ И ПУБЛИКАЦИИ
	Технология изготовления универсальных муфт для бесварочного, безрезьбового, бесфлянцевого соединения отрезков труб в трубопроводах высокого давления (имеется видео)
	Технология очистки нефти и нефтепродуктов
	О возможности перемещения замкнутой механической системы за счёт внутренних сил
	Свечение жидкости в тонких диэлектрических каналох
	Взаимосвязь между квантовой и классической механикой
	Миллиметровые волны в медицине. Новый взгляд. ММВ терапия
	Магнитный двигатель
	Источник тепла на базе нососных агрегатов
