Схема питания низковольтных ламп дневного света
Смотри и: |

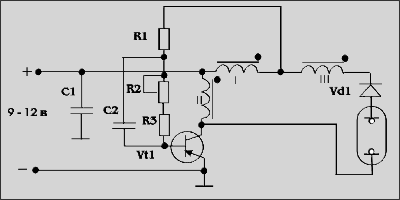

Представленная на рисунке схема позволяет подключать к себе любые низковольтные лампы дневного света мощностью от 4 до14 вт такие как: ЛБ4-2, ЛБ4-7, ЛБ6-2, ЛБ6-7, ЛБ8-1, ЛЕЦ8, ЛБЕ10, ЛБ18-1, TL4W/33, TL6W/33, TL6W/54, TL8W/33, TL8W/840.
Конструкция и детали
R1 | 10 кОм, 0,25 Вт |
R2 Настройка яркости свечения лампы. | 470 Ом, СП-... |
R3 | 2,2 кОм, 0,25 Вт |
C1 | 10мкФ-15в |
C2 | 0,33 мкФ |
VT1 Устанавливается на радиатор 25 см кв. | КТ805АМ, КТ841А, КТ842А, КТ847А, и др. |
VD1 | КД411АМ |
Трансформатор
Первой мотается II, потом слой изоляции, затем мотается I, слой изоляции, мотается III.
Мощность
лампы, | Uпит = 6 В | Uпит = 12 В | Магнито | ||||
I | II | III | I | II | III | ||
4 | 6 | 12 | 80 | 6 | 22 | 60 | Б26,
Б30 |
6 | 7 | 12 | 100 | 6 | 22 | 80 | |
10 -14 | 8 | 12 | 120 | 6 | 22 | 110 | Ш7х7, М4000 |
Дата публикации 12.07.2003гг.
