УЛЬТРАЗВУКОВОЙ ГЕНЕРАТОР ДЛЯ ОТПУГИВАНИЯ КРЫС

ВИКТОР БОРОДАЙ

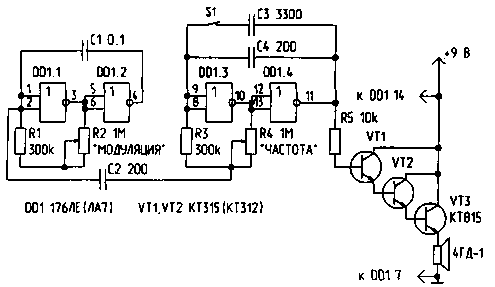

  Этот генератор может быть использован в хранилищах зерна и других помещениях для хранения продуктов. Схема генератора, показанная на рисунке, состоит из модулятора низкой частоты (С1, С2, DD1.1, DD1.2, R1, R2). генератора ультразвуковых колебаний (СЗ, С4, DD1.3, DD1.4, R3, R4), усилителя мощности на транзисторах VT1...VT3 и излучателя, в качестве которого использован высокочастотный громкоговоритель 4ГДВ-1.

УЛЬТРАЗВУКОВОЙ ГЕНЕРАТОР ДЛЯ ОТПУГИВАНИЯ КРЫС

  При номиналах, указанных на схеме, генератор излучает частотномодулированные колебания в диапазоне 15...40 кГц. Частота генератора регулируется резистором R4, частота модуляции регулируется резистором R2 в пределах 2...10 Гц. Необходимо иметь в виду, что ультразвуковые колебания, излучаемые этим генератором, могут отрицательно воздействовать на нервную систему человека и домашних животных. Длительное пребывание в помещении с работающим генератором может вызвать головную боль, тошноту и другие ощущения дискомфорта, поэтому включать его рекомендуется непосредственно перед уходом из помещения. Если установить контакт S1 таким образом, что при несанкционированном проникновении в помещение этот контакт замыкается, генератор может работать еще и как сирена охранной сигнализации, поскольку начинает излучать модулированные по частоте колебания в диапазоне 1000...2000 Гц. Следует иметь в виду, что при длительной работе в одном частотном диапазоне крысы могут адаптироваться, поэтому необходимо резисторами R2 и R4 изменять параметры излучения 2...3 раза в неделю. Можно и применить такой прием: конденсатор С4 соединить с отрезком провода, создающим дополнительную емкость, изменяющуюся при изменении температуры, влажности, силы ветра (если провод вывести наружу) и т.д. Тогда частота будет изменяться по случайному закону.

Авторы: Виктор Бородай
Адрес: 330000, Запорожье, б. Ценральный, 12Б-4.
Дата публикации: 19.05.05г.
