ПРОГРАММА ДЛЯ РАСЧЁТА ПОЛУВОЛНОВОЙ ВЕРТИКАЛЬНОЙ АНТЕННЫ

[an error occurred while processing this directive]

Загружать не надо. Работает прямо здесь.

Программа для расчёта полуволновой вертикальной антенны

(МГц)

Введите частоту

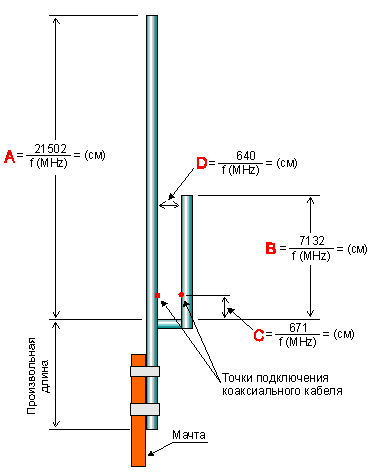

A = (см)

Длина антенны.

B = (см)

Согласующая линия.

C = (см)
(для Rвх=50 Ом)

Согласование линии питания с антенной.

D = (см)

Расстояние между согласующей линией и антенной.

Для того чтобы оптимально согласовать линию питания с антенной необходимо в районе верхней точки согласующего шлейфа подключить неоновую лампочку, далее точку подключения кабеля питания перемещать до тех пор, пока не наступает наиболее яркое свечение лампы.
