Пайка. Видео урок. Часть 1 (начинающим)

Скреативил тут адскую установку для макровидео. Т.к. для сьемок макро моим фотоаппаратом приходилось тыкать чуть ли не обьективом в плату, что во первых не дает подлезть туда же паяльником, а во вторых можно и нежную оптику брызгами припоя и флюса загадить.

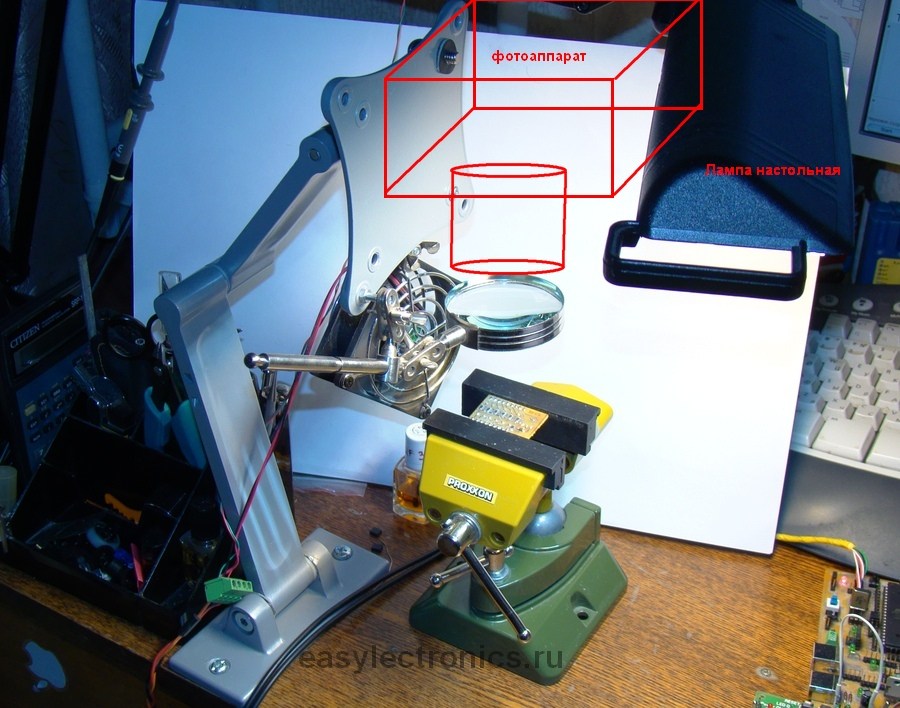

Пришлось изобретать :) В итоге, прикорячил линзу от плато держателя — она позволила держать фотик нааамного дальше от платы, а все это дело прикрутил деталями от того же платодержателя к кронштейну для подвески телевизоров.
Сам кронштейн закрепил не на стену, а прифигачил болтами к столу, получилась вполне удобная конструкция (фото откроется в новом окне)
Сбоку подвесил еще небольшой вентилятор, чтобы дым сдувать.
Но забыл ограничить ему мощность, поэтому дул он так, что у меня припой мгновенно остывал, пришлось прикрутить мощность.

Ну, а результат всего действа можете наблюдать ниже:

Пайка выводных компонетов

Пайка планарных SMD резисторов

Пайка планарных микросхем в корпусе SOIC

Надо еще подумать над освещением рабочей зоны. Думаю светодиодную подсветку локальную сделать и тогда будет ваще хорошо. Но уже и это, ИМХО, неплохо. Как считаете?
