Как сделать пачкорд RJ-45 (Порядок разводки проводов)

Порядок разводки проводов для разъемов RJ-45 (Как сделать пачкорд)
 Скачать схему "как сделать пачкорд"" (*.gif)  pachcord-rj45.gif  pachcord-rj45.gif  Virus Free by KAV
Порядок разводки проводов для разъемов RJ-45 (Как сделать пачкорд)

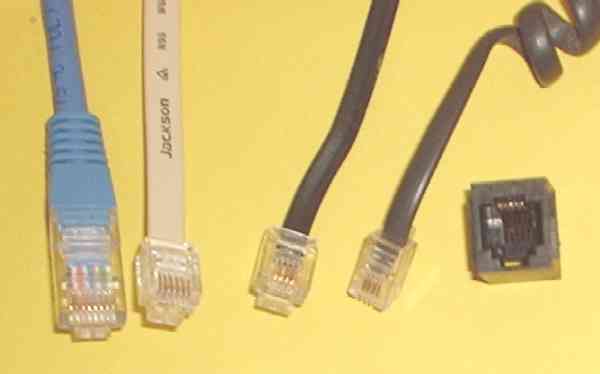

Слева направо, виды разъёмов:

  • 8-контактный 8P8C, используются RJ45, это основной разъём, используемый при организации ЛВС;
  • 6-контактный 6P6C, используется RJ25;
  • 4-контактный 6P4C, используется RJ14 (также часто используется вместо 6P2C в RJ11);
  • 4-контактный 4P4C разъём используемый для подключения телефонных трубок (часто ошибочно называют RJ9; RJ10).

Средние два разъема 6P6C и 6P4C могут быть вставлены в одну и ту же стандартную 6-контактную розетку (крайняя справа).

Registered Jack

RJ-registered jack (RJ, читается «ар-джей») — стандартизированный физический сетевой интерфейс включающий описание конструкции обоих разъёмов («вилки» и «розетки») и схемы их коммутации (цвета проводников витой пары). Используется для соединения телекоммуникационного оборудования. К таким стандартам относятся RJ11, RJ14, RJ25, RJ45 и другие. Зачастую в нашей стране названия стандартов ошибочно используются для обозначения разъёмов.

История

Рассматриваемые в данной статье разъёмы Registered Jack были первоначально разработаны и запатентованы компанией Bell Labs в 1975 для возможности унификации используемых разъёмов и упрощения работы при подключении оконечного оборудования.

Благодаря поддержке Федерального агентства по связи США очень быстро получили массовое распространение в телефонных сетях как стандарт при подключении абонентов.

Путаница в названиях

С этими стандартами связана большая путаница. Шестиместный разъём, часто применяемый в телефонии, может быть использован как RJ11, RJ14 или даже RJ25, которые по сути являются названиями стандартов, использующих этот физический разъём. RJ11 предполагает двухжильное соединение, в то время как RJ14 — четырёхжильное, а RJ25 использует все шесть жил.

Термин «RJ45» ошибочно употребляется для именования разъёма 8P8C, используемого в компьютерных сетях. На самом деле настоящий RJ45 физически несовместим с 8P8C, так как использует схему 8P2C с ключом. Ошибочное употребление термина «RJ45» вызвано, вероятно, тем, что настоящий RJ45 не получил широкого применения, а также их внешним сходством.

Основные виды разъёмов

В таблице приведены основные виды используемых разъемов и их возможные названия.

Основное наименованиеМаркировкаОписаниеАналог
RJ94P4Cразъём используемый для подключения телефонных трубок к телефонному аппаратуRJ10 RJ22
RJ126P6Cшестиконтактный разъём, совместимый с телефонным, используется редкоRJ25
RJ146P4Cнаиболее популярный телефонный разъём бывает более дешевая вариация в которой используются только 2 контакта обозначается 6P2C
RJ2150-контактныйразъём используется для соединения АТС или другого телекоммуникационного оборудования, может называться разъём «Telco», или «Amphenol»
RJ458P8Cосновной разъём используемый в телекоммуникационном оборудовании, встречаются вариации с ключом маркируется как RJ-49S
RJ5010P10Cразъём используемый в ИБП American Power Conversion и Eaton Corporation

Разводка шестиместного разъёма

Контакт

RJ9

T/R

±

Цветовая кодировка (совр.)

Устаревш.

1XR+Pair 2 Wire 1 белый/оранжевыйPair 2 Wire 2 Old жёлтый
2XR-Pair 4 Wire 1 оранжевыйPair 1 Wire 1 Old зелёный
3XT-Pair 1 Wire 1 Old зелёныйPair 1 Wire 2 Old красный
4XT+Pair 4 Wire 1 белый/зелёныйPair 2 Wire 1 Old коричневый

Разводка четырёхместного разъёма

КонтактRJ25RJ14RJ11ПроводT/R±Цветовая кодировка (совр.)Устаревш.
1X3T+Pair 4 Wire 1 белый/зелёныйPair 4 Wire 1 оранжевый
2XX2T+Pair 2 Wire 1 белый/оранжевыйPair 2 Wire 1 Old чёрный
3XXX1R-Pair 1 Wire 2 синий/белыйPair 1 Wire 2 Old красный
4XXX1T+Pair 1 Wire 1 белый/синийPair 1 Wire 1 Old зелёный
5XX2R-Pair 2 Wire 2 оранжевый/белыйPair 2 Wire 2 Old жёлтый
6X3R-Pair 3 Wire 2 зелёный/белыйPair 3 Wire 2 синий
