Усилитель своими руками в стиле ретро.
Часть 2.

<<< Начало статьи

Выключателей и разъёмов минимум, только самое необходимое. Зачем усилку мощности лишние прибамбасы? Все настройки есть в звуковой карте компа.

Выключатель "Сеть". Выключатель акустических систем, сигнал на наушники постоянный независимый от того включены колонки, или нет - это тоже часть задуманного плана. Сейчас не найдёшь усилителя с такой схемой, даже серьёзные рессиверы делают по принципу "воткнул наушники и нет сигнала на АС", а раньше все усилки делались именно по такой схеме, как сделал я. Не знаю кому то может удобно и наоборот,но для меня такая схема распределения сигналов очень актуальна.

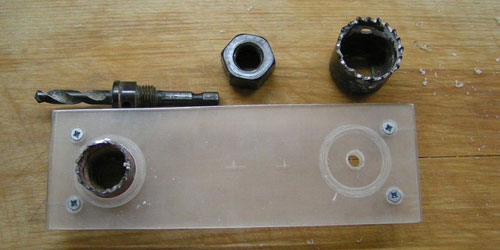

Отверстия под выключатели выбраны коронками по дереву. Так же коронкой большего диаметра выбрана юбка вокруг отверстия, для того чтобы подсветкой подчеркнуть выключатели (царапанная и необработанная поверхность органики приламляет свет).

Установлены так же разъёмы для наушников. Причём обязательно разных диаметров Jack 3,5 мм и Jack 6.3 мм чтобы потом не париться со всякими переходниками. С каким штекером есть наушники с таким и спокойно без заморочек втыкаешь.

Покраска сначала серебрянкой для равномерного рассеивания света и потом краской чтобы не подсвечивать всё что находится вокруг панельки.

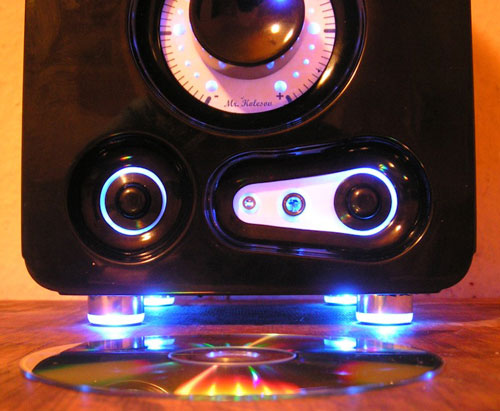

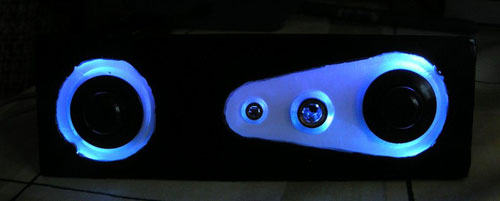

4 светика и вот конечный результат, внутрь гнёзд для наушников тоже по светодиоду для общей картины.

Фактически вся электронная мелочь нашлась дома, специально покупались только микросхемы усилителей и выключатели с разъёмами для наушников. Платы делал и разрабатывал сам, кроме той - что для индикатора, эту я нашёл в сети. Так как у меня уже есть небольшой опыт в постройке электронных устройств, то для меня это не составило особого труда. Даже я бы сказал было интересно вспомнить молодость.

усилитель мощности

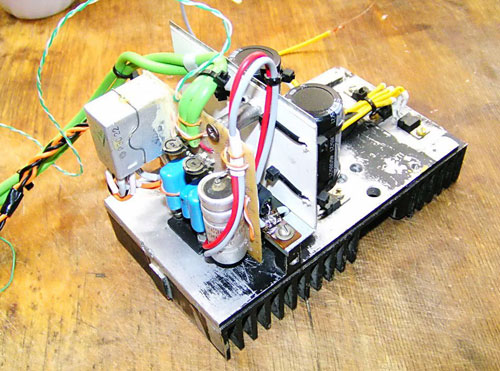

Смонтирован усилитель, микросхема TDA 7265 схема собрана но дашиту с небольшими доработками для своих нужд, лупит честных 2х25W не HI - END конечно но для компа чтобы ухи были довольны вполне достаточно, в конце концов если захочется чего посерьёзнее то в компе есть цифровой выход, и его можно сконектить с рессивером. Реле коммутирует АС (кнопка на панели только включает релюшку). Это не безосновательно обусловлено тем - что контакт у реле более надёжный,чем у переключателя. Это я знаю уже по своему опыту....

усилитель для наушников

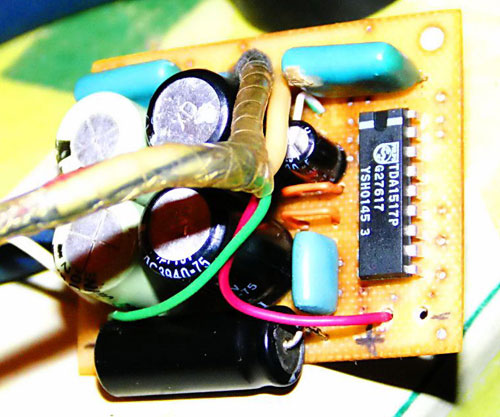

Для наушников сделан отдельный небольшой усилок 2х5W чуток великоват по мощности конечно, но зато на 100% прокачает любые наушники, прослушивание мощных больших наушников оставило положительные впечатления, микросхема нагревается на большой громкости достаточно сильно так что потом при конечной сборке я думаю наклеить небольшой радиатор от греха. Отдельный усилок я сделал потому что не хотел чтобы в звуковом тракте присутствовали ограничители типа резисторов и т.п. которые пришлось бы ставить если брать сигнал от основного усилителя. А тут сигнал сразу после усиления поступает на звукоизлучатели без ограничения, что положительно сказывается на качестве безусловно.

блок питания для усилителя

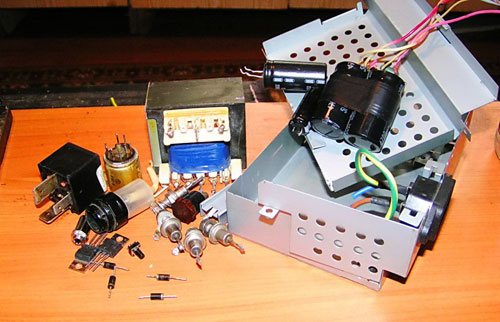

Набор деталей бля блока питания. Корпус от какого то принтера найденный к "полезных вещах" дома, трансформатор подогнал корефан ( кстати ему отдельное офигительное спасибо за такой элемент..транс не смотря на свои небольшие размеры при прозвонке показал неожиданные результаты : при 25V он стабильно без нагрева фигачил 10А!!!) На фото также выделяется реле стартёра от автомобиля. Тоже найдено дома,им предпологается включать усилитель с помощью компьютера.Берём с компа 12V и вуаля..Это чтобы не париться каждый раз с включением и выключением усилка,он будет управляться с компа и работать синхронно с ним. Для обычной работы без компа поставлю на задней стенке выключатель который коротит контакты реле и исключает его из схемы.

С корпусом пришлось повозиться, но так как это лицо изделия то оно того стоило.

Плита ДСП найдена опять же в куче хлама на балконе, оставшаяся от какой то старой мебели и оставленная как вешь полезная и может пригодиться...что собственно и произошло.

Напилив детали по размерам, скрутил всё на саморезы. Стыки перед сборкой промазал клеем для надёжности.

изготовление усилителя

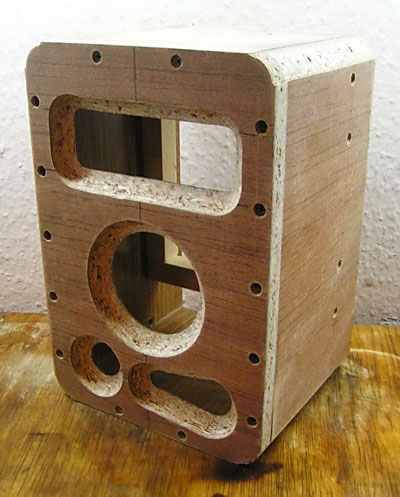

Вырезал отверстия для установки элементов управления и индикации. Необработанные края смотрятся не очень. Ручным фрезером произведена обработка торцов. Обрабатывать пришлось в несколько заходов чтобы получить идеальную равномерность всех граней.

Для крепления задней стенки установлены бруски, большой отступ от края был сделан для того - чтобы скрыть радиатор охлажения и все элементы коммутации провода и т.п. За счёт этого усилитель можно поставить близко к стене.

как сделать усилитель

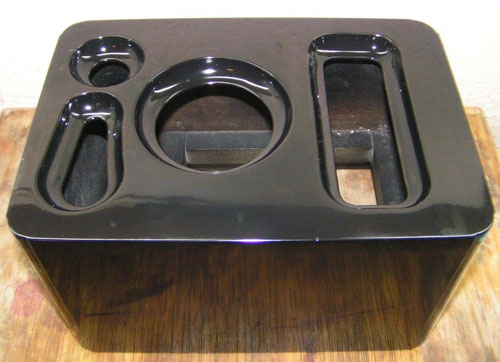

Пройдены этапы шпатлёвки и покраски, шпатлевание произведено полимерной шпатлёвкой с добавлением клея ПВА для хорошего удержания на поверхности, грунт после каждого слоя конечно же. Покраска краской НЦ потом лакирование лаком НЦ. Последующая полировка покрытия полировочной пастой и финишной полиролью для кузова авто. В итоге получилать красивая полированная поверхность, которая получилась круче чем на рояле или пианино.

самодельный ретро усилитель

усилитель своими руками в стиле ретро

усилитель своими руками

самодельный усилитель мощности


Created/Updated: 25.05.2018
