устройство для устранения неприятного запаха в туалете

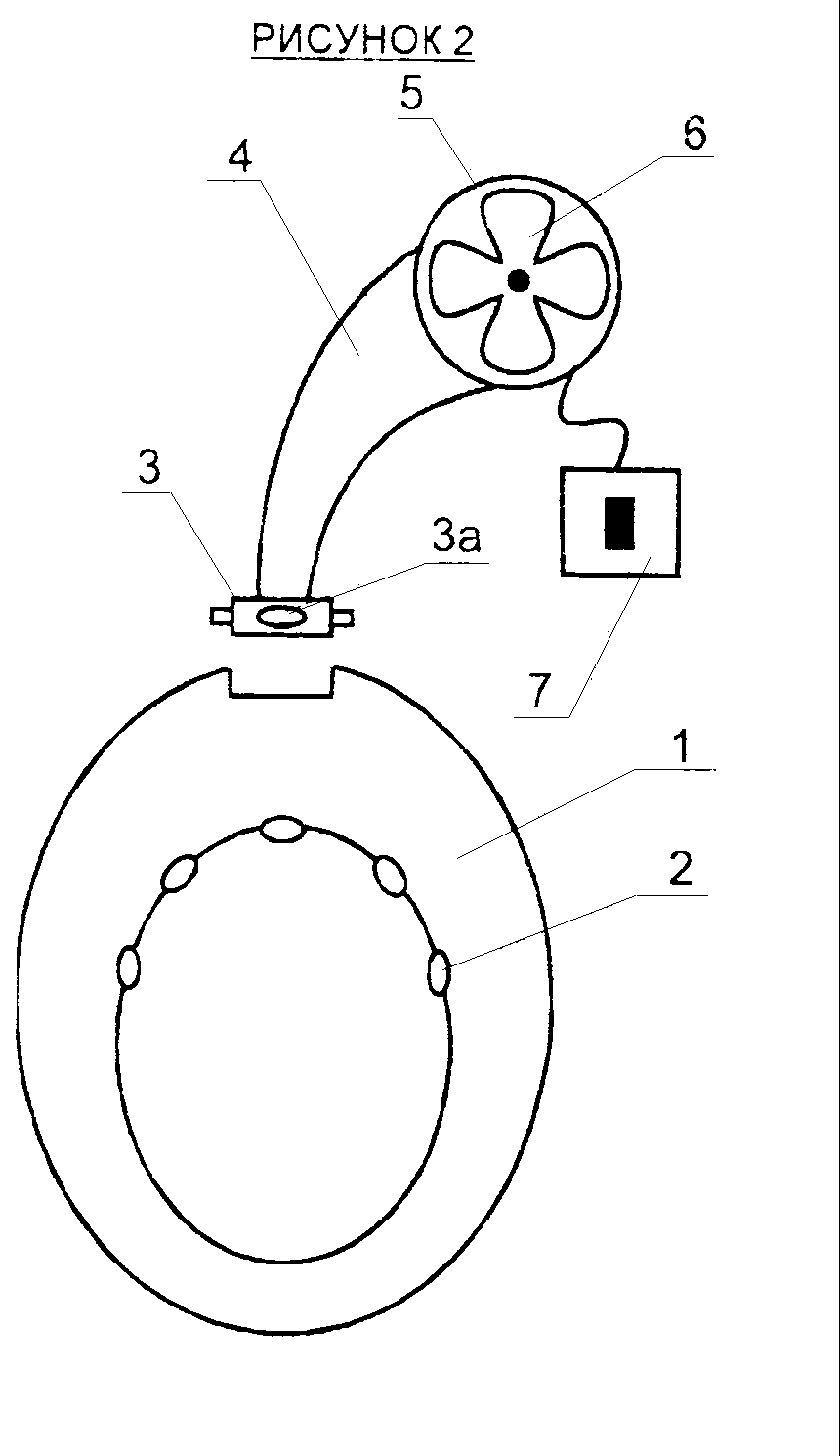

Для читателей предприниматель Кривенцов А.Н. дарит подробную тех. документацию на простейшее устройство для устранения неприятного запаха в туалете. Надеемся, многим читателям это будет полезно! Сущность данного устройства - местная вытяжка, которая крепится на крышке унитаза. Принцип работы ясен из рисунка. Для изготовления модифицированного сидения унитаза - (1), необходимо дополнительно купить сидение унитаза.  С внутренней стороны сидений нужно сделать 5-6 овальных отверстий - (2) и склеить два сидения унитаза эпоксидным клеем. Модифицированное сидение крепится на жёстко закреплённой втулке - (3) с отверстием - (3а). При необходимости сидение можно поднимать вертикально. От втулки идёт эластичная трубка - (4) и через жестяной корпус- (5) соединена с вентилятором - (6). Вентилятор вынесен в межблочнуювентиляционную трубу Вашего панельного дома. Освещение и вентилятор в туалете включается одним выключателем - (7).









Характеристики вентилятора:

Тип - ВН-2 или аналогичный;

V питания = 220 Вольт;

Мощность =18 Ватт;

Масса = 550 грамм;

n = 2200 об/мин;

V = 33 л/сек.










Created/Updated: 25.05.2018
